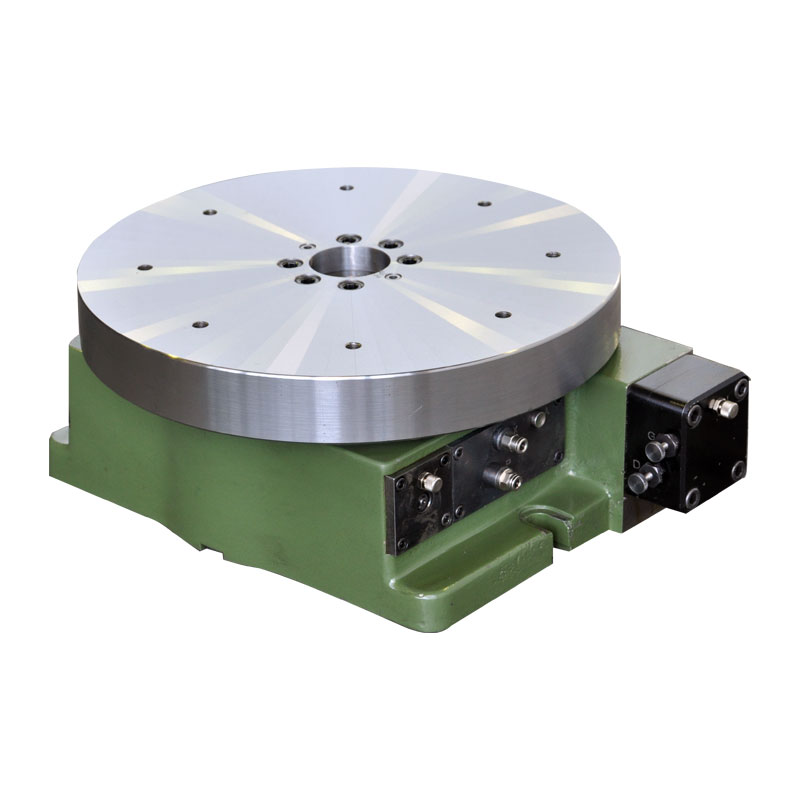

میز تقسیم پنوماتیک ITP400, ITP250
HYDRAULIC INDEXING TABLE 400 & 250
گارانتی:
۱ سال
توضیحات محصول
میز تقسیم پنوماتیک آذران (ITP250 و ITP400)
میز تقسیم پنوماتیک آذران (مدل‌های ITP250 و ITP400) برای انتقال دقیق قطعات در ایستگاه‌های دوار در گروه تولیدی ماشین‌های صنعتی آذران طراحی شده است. این محصول در کنار مدل هیدرولیک عرضه می‌شود و با دقت بالا، عملکرد روان و قابلیت تنظیم، گزینه‌ای مناسب برای سیستم‌های تولید و مونتاژ صنعتی به شمار می‌رود.
ویژگی‌های کلیدی
- انتقال دقیق با عملکرد بسیار پایدار
- امکان تنظیم سرعت فرآیند انتقال
- دقت تقسیم بالا
- کاربرد گسترده در ماشین‌های ترانسفر، پرس‌های مکانیزه، مونتاژهای مکانیزه و سایر فرآیندهای صنعتی
- طراحی فشرده و وزن مناسب برای نصب آسان

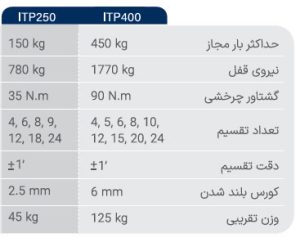

مشخصات فنی مدل‌ها
| مشخصات | ITP250 | ITP400 |
|---|---|---|
| حداکثر بار مجاز | ۱۵۰ kg | ۴۵۰ kg |
| نیروی قفل | ۷۸۰ kg | ۱۷۷۰ kg |
| گشتاور چرخشی | ۳۵ N.m | ۹۰ N.m |
| تعداد تقسیم | ۴، ۶، ۸، ۹، ۱۲، ۱۸، ۲۴ | ۴، ۵، ۶، ۸، ۱۰، ۱۲، ۱۵، ۲۰، ۲۴ |
| دقت تقسیم | ± ۱′ | ± ۱′ |
| کورس بلند شدن | ۲.۵ mm | ۳ mm |
| وزن تقریبی | ۴۵ kg | ۱۲۵ kg |
ابعاد اصلی (بر حسب میلی‌متر)
| آیتم | ITP250 | ITP400 |
|---|---|---|
| A | ø۲۵۰ | ø۴۰۰ |
| B | ø۱۸۰ | ø۳۰۰ |
| C | ۲۵۲ | ۳۶۰ |
| D | ۵۴ | ۱۱۸ |
| E | ۱۲۵ | ۱۸۰ |
| F | ۳۶۰ | ۵۲۰ |
| G | ۲۱۰ | ۳۸۵ |
میز تقسیم پنوماتیک آذران با دقت بی‌نظیر در هر چرخش و طراحی صنعتی، راه‌حلی مطمئن برای افزایش راندمان و کیفیت در خطوط تولید اتوماتیک است و یکی از زیر مجموعه‌های گروه صنعتی آذران می‌باشد.
