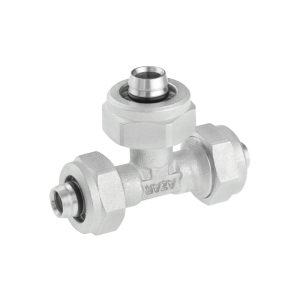

سه راه مساوی کوپلی
سه راه مساوی کوپلی
کاربرد : جهت اتصال لوله های چند لایه
مکان های قابل نصب:
1- در جعبه کلکتور و سیستم لوله کشی چند لایه
سایزهای موجود:
Ø16 x Ø16 x Ø16
Ø20 x Ø20 x Ø20
Ø25 x Ø25 x Ø25
Ø32 x Ø32 x Ø32
کاربرد
گارانتی:
۱۰ سال
استاندارد ملی:
INSO 12753-3
توضیحات محصول
اتصالات لوله های پنج لایه از جنس برنج و مطابق با استاندارد ملی INSO 12753-3 و استاندارد بین المللی BS EN 167-3 در گروه تولیدی محصولات برنجی آذر ارائه می‌شود و با برند آذر یکی از زیرمجموعه‌های گروه صنعتی آذران می‌باشد.
مشخصات کلی سه راه مساوی کوپلی
- جنس: برنج
- فشار کاری: PN10
- نوع اتصال: هر سه سر کوپلی (فشاری) و هم‌سایز
کاربرد
این سه‌راه برای ایجاد انشعاب در مسیر لوله پنج‌لایه بدون تغییر سایز استفاده می‌شود. هر سه خروجی هم‌قطر و از نوع کوپلی هستند و برای تقسیم جریان آب در سیستم‌های آب سرد و گرم، گرمایش و تأسیسات ساختمانی کاربرد دارد.
ویژگی‌های مهم
- نصب با مهره و رینگ (بدون نیاز به دستگاه پرس)
- قابلیت باز و بسته شدن مجدد
- طراحی متقارن و هم‌سایز در هر سه طرف
- مناسب سیستم‌های آب‌رسانی و گرمایشی
| کد محصول (Code No.) | سایز (Size) | PN | تعداد در کارتن (Q. in Box) |
|---|---|---|---|
| 21511 | 16∅× 16∅× 16∅ | 10 | 48(4×12) |
| 21512 | 20∅× 20∅ × 20∅ | 10 | 32(4×8) |
| 21513 | 25∅× 25∅ × 25∅ | 10 | 16(4×4) |
| 21514 | 32∅ × 32∅× 32∅ | 10 | 16(4×4) |
ویژگی‌های فنی
| کاربرد محصول | |
|---|---|
| سایز | Ø16 x Ø16 x Ø16, Ø20 x Ø20 x Ø20, Ø25 x Ø25 x Ø25, Ø32 x Ø32 x Ø32 |
