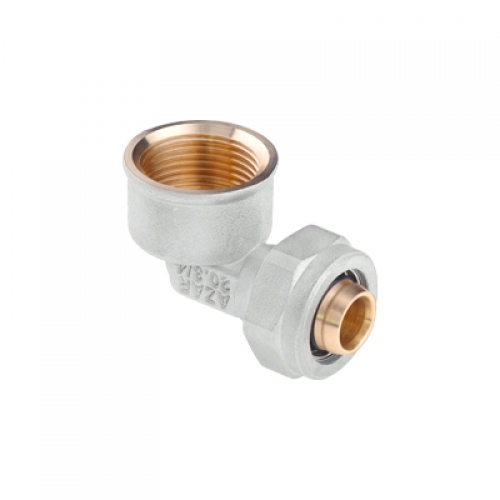

زانو چپقی کوپلی
زانو چپقی کوپلی:
کاربرد:بسیار مناسب برای اتصال به شیرآلات دیواری، رادیاتور، پکیج و نقاط خروجی در سیستم‌های آب سرد و گرم و گرمایش.
سایزهای موجود:
"½Ø16 x
"¾Ø20 x
"¾Ø25 x
"Ø25 x1
"Ø32 x1
کاربرد
گارانتی:
۱۰ سال
استاندارد ملی:
INSO 12753-3
توضیحات محصول
اتصالات لوله های پنج لایه از جنس برنج و مطابق با استاندارد ملی INSO 12753-3 و استاندارد بین المللی BS EN 167-3 در گروه تولیدی محصولات برنجی آذر ارائه می‌شود و با برند آذر یکی از زیرمجموعه‌های گروه صنعتی آذران می‌باشد.
مشخصات کلی زانو چپقی کوپلی
- جنس: برنج (آلیاژ باکیفیت فورج‌شده، معمولاً با آبکاری مناسب برای مقاومت در برابر خوردگی).
- فشار کاری: PN10
- نوع اتصال:
- یک سر: کوپلی (فشاری) – با مهره و رینگ + اورینگ EPDM برای اتصال به لوله پنج‌لایه.
- یک سر: روپیچ (رزوه خارجی/نری استاندارد BSP) برای اتصال به شیرآلات، مهره‌ماسوره یا اتصالات مادگی.
- زاویه: ۹۰ درجه (چپقی).
- کاربرد: تغییر مسیر ۹۰ درجه همراه با تبدیل به رزوه نری، بسیار مناسب برای اتصال به شیرآلات دیواری، رادیاتور، پکیج و نقاط خروجی در سیستم‌های آب سرد و گرم و گرمایش.
ویژگی‌های مهم
- نصب سمت کوپلی با ابزار دستی (آچار) بدون نیاز به دستگاه پرس.
- قابلیت باز و بسته شدن مجدد سمت کوپلی.
- مناسب برای نقاط اتصال به شیرآلات و تجهیزات رزوه‌دار.
- آب‌بندی مطمئن در هر دو سمت.
نکات نصب
- لوله پنج‌لایه را برش دهید و کالیبره کنید.
- مهره و رینگ را روی لوله قرار دهید و لوله را تا انتها داخل قسمت کوپلی فرو کنید.
- مهره را با آچار محکم ببندید.
- سمت روپیچ را با نوار تفلون یا خمیر آب‌بندی به اتصال مادگی (شیر یا تجهیزات) ببندید.
این محصول بخشی از سری اتصالات کوپلی آذر برای سیستم‌های پنج‌لایه است و در کنار زانو مساوی کوپلی، سه‌راهی و بوشن‌های کوپلی عرضه می‌شود.
| کد محصول (Code No.) | سایز (Size) | PN | تعداد در کارتن (Q. in Box) |
|---|---|---|---|
| 22111 | “½Ø16 x | 10 | 80(4×20) |
| 22113 | “¾Ø20 x | 10 | 40(4×10) |
| 22114 | “¾Ø25 x | 10 | 32(4×8) |
| 22115 | “Ø25 x1 | 10 | 16(4×4) |
| 22116 | “Ø32 x1 | 10 | 32(4×8) |
