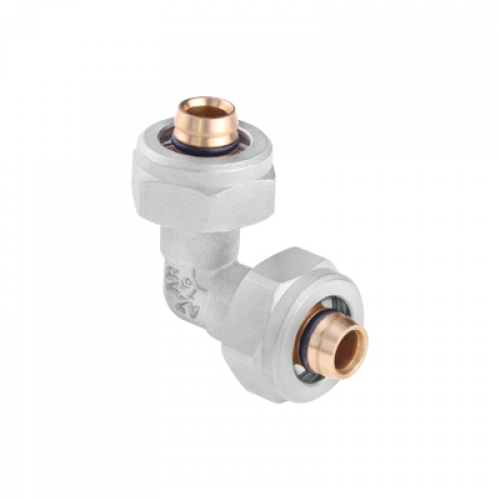

زانو مساوی 90 درجه کوپلی
زانوی مساوی 90 درجه کوپلی
کاربرد : جهت اتصال لوله های چند لایه
مکان های قابل نصب:
1- در جعبه کلکتور و سیستم لوله کشی چند لایه
سایزهای موجود:
Ø16 x Ø16
Ø20 x Ø20
Ø25 x Ø25
Ø32 x Ø32
کاربرد
گارانتی:
۱۰ سال
استاندارد ملی:
INSO 12753-3
توضیحات محصول
اتصالات لوله های پنج لایه از جنس برنج و مطابق با استاندارد ملی INSO 12753-3 و استاندارد بین المللی BS EN 167-3 در گروه تولیدی محصولات برنجی آذر ارائه می‌شود و با برند آذر یکی از زیرمجموعه‌های گروه صنعتی آذران می‌باشد.
مشخصات کلی زانو مساوی 90 درجه کوپلی
- جنس: برنج
- فشار کاری: PN10
- زاویه: ۹۰ درجه
- نوع اتصال: هر دو سر کوپلی (فشاری) و هم‌سایز
کاربرد
این زانو برای تغییر مسیر لوله پنج‌لایه به زاویه ۹۰ درجه بدون تغییر سایز استفاده می‌شود. هر دو سر آن هم‌قطر و از نوع کوپلی است و برای مسیرکشی اصلی و انشعابات کاربرد دارد.
ویژگی‌های مهم
- نصب با مهره و رینگ (بدون نیاز به دستگاه پرس)
- قابلیت باز و بسته شدن مجدد
- مناسب سیستم‌های آب سرد و گرم و گرمایش
- طراحی متقارن و هم‌سایز در هر دو طرف
| د محصول (Code No.) | سایز (Size) | PN | تعداد در کارتن (Q. in Box) |
|---|---|---|---|
| 22311 | 16∅ × 16∅ | 10 | 80(4×20) |
| 22312 | 20∅ × 20∅ | 10 | 56(4×14) |
| 22313 | 25∅ × 25∅ | 10 | 32(4×8) |
| 22314 | 32∅ × 32∅ | 10 | 16(4×4) |
